四辊破碎机的结构图是什么

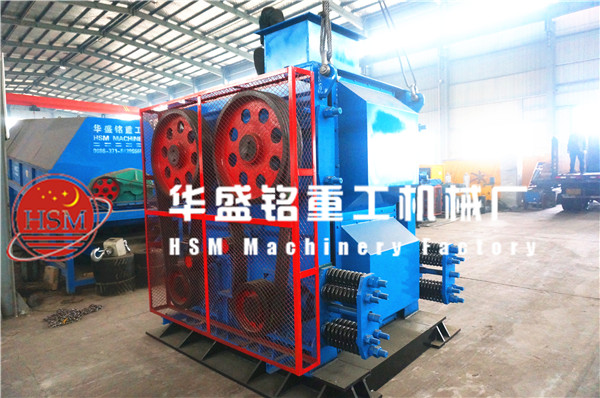

           四辊破碎机您可以简单的理解为两个对辊破碎机叠加到一起的作业，从辊子的构造和弹簧装置上看，它与对辊破碎机没有什么区别。但是，它的辊子轴是支撑在自位调心滑动轴承上；它的传动装置是由两个电动机、两个减速机、两套皮带轮传动组成的。左、右两个电动机分别通过齿轮联轴器、减速机，带动左下、右上的辊子转动。同时通过这两个辊子的出轴上的皮带轮，分别带动左上、右下边的辊子转动。这两套传动装置的速比和功率完全相同。

          四辊破碎机我们华盛铭重工上下级都设置的有观察门及观察口，机器上两辊筒本体采用45号碳钢铸造，辊面经机床加工后锥焊耐磨材料锥焊，锥焊冷却后硬度（HRC）达到60-68度，耐磨层厚度3-10毫米，不仅耐磨性良好，使用寿命可达6000-12000小时（根据物料硬度）。如果耐磨层磨凹后，使用耐磨材料将辊面修复即可继续使用，无需更换辊筒。

         机器下两辊筒本体采用锰铬合金材质，利用复合铸造技术铸造，表面进行热处理后经过机床加工而成，该辊筒不仅耐磨性良好，而且及互换方便，辊筒使用寿命6000-15000小时（根据物料硬度）。如果辊面磨凹达不到破碎粒度，可利用机器自带的磨削装置修复辊面；也可使用机床修复，即可继续使用，直至辊筒壁厚小于50毫米时更换辊筒。机器利用凭弹簧（或液压系统）设置保护功能，遇有过硬或不可破碎物时，活动碾辊可自动退让，过硬或不可破碎物落下，机器自动恢复工作，保护机器不受损坏。调节两辊的间隙，可控制破碎粒度和改变生产能力，并设置独特的两辊间隙（破碎粒度）调节刻度显示功能，防止用户更换轴承时调偏轴承。机器配置无动力布料机,使物料左右均匀的进入机器,防止局部磨损辊面，也能使破碎粒度均匀和提高破碎效率。机器设置无动力刮料器和差速工作方式，当物料的水分大时机器不粘辊、不堵料，保证破碎粒度和机器正常运转。

        如果您有关于四辊破碎机好的设计建议，可以联系我们，如果您有关于四辊破碎机任何技术难题，都可以咨询我们的技术经理，我们有专门的销售团队和售后服务团队，我们会非常热心的帮助每一位老百姓，实现每一位老百姓都能发财致富。
